1. Fabrication en atelier
Poteaux, poutres, solives et contreventements sont débités, percés et peints dans notre atelier. Chaque pièce est repérée pour un montage rapide et sans erreur sur site.
Chantier MagRessource : plateformes de supportage four et d’accès
Retour aux réalisations
Métallerie
Chantier MagRessource : plateformes de supportage four et d'accès
Pour le chantier MagRessource, nous avons pris en charge l'ensemble du projet : conception, fabrication et installation des plateformes de supportage du four et des plateformes d'accès. Une réalisation en charpente métallique, menée de l'étude jusqu'au montage sur site. Retour en images.
Le besoin : porter le four et y accéder en sécurité
MagRessource devait installer un four dans un bâtiment déjà occupé par des réseaux de fluides, des gaines de ventilation et des chemins de câbles. Il fallait une structure capable de supporter l'équipement, mais aussi des accès sûrs pour l'exploitation et la maintenance à plusieurs niveaux.
La structure devait enfin s'intégrer à l'existant : laisser circuler les engins au sol et ne gêner aucun réseau.
La conception : une charpente sur mesure
Notre bureau d'études a dimensionné une structure en profilés acier, adaptée aux charges du four et à la configuration du bâtiment. Les poteaux reposent sur des platines ancrées au sol, et des treillis de contreventement assurent la rigidité de l'ensemble.
Toutes les liaisons sont boulonnées. Les éléments arrivent sur site prêts à monter, sans soudure à réaliser dans les locaux du client. La structure reçoit une finition peinture gris anthracite [référence RAL à préciser].
De l'atelier au chantier

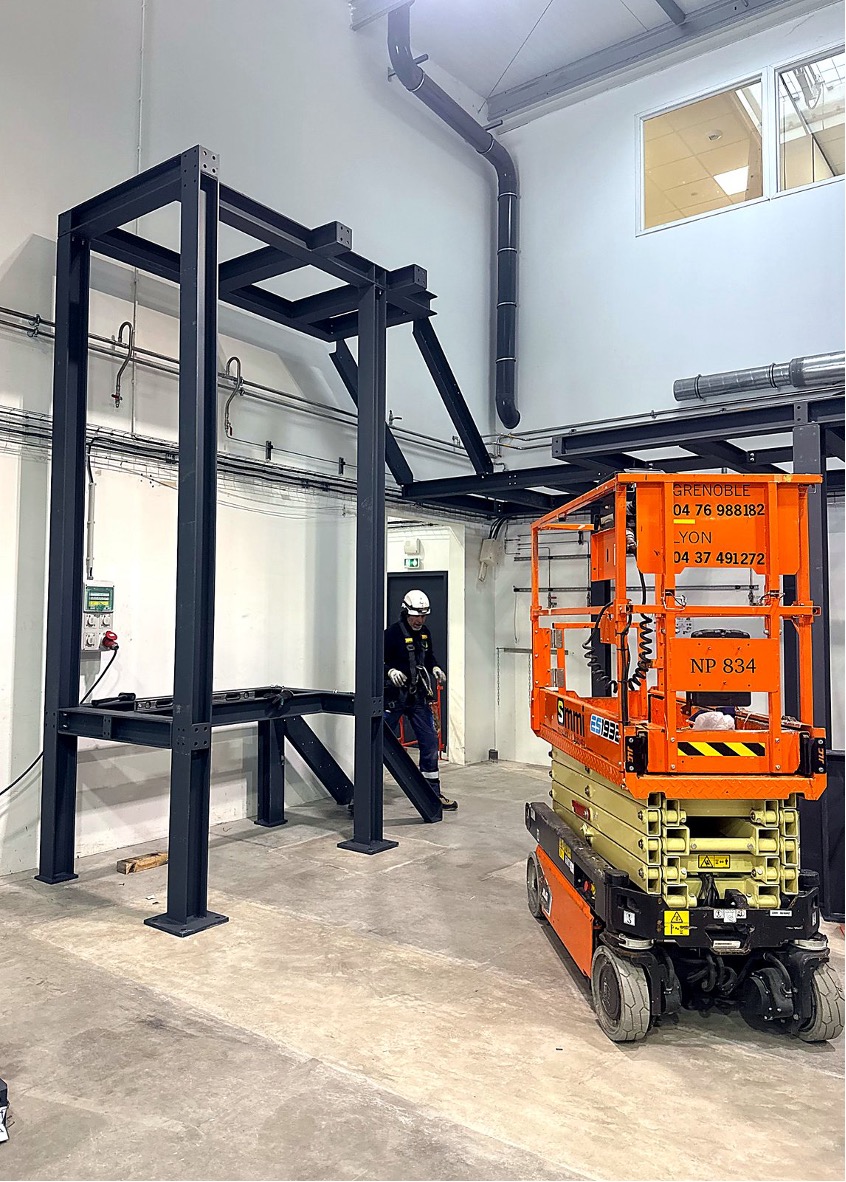

2. Levage des poteaux et premières poutres
Sur site, nos équipes implantent les platines, lèvent les poteaux puis posent les premières poutres. Le montage se fait à l'aide d'une nacelle élévatrice, en harnais de sécurité.

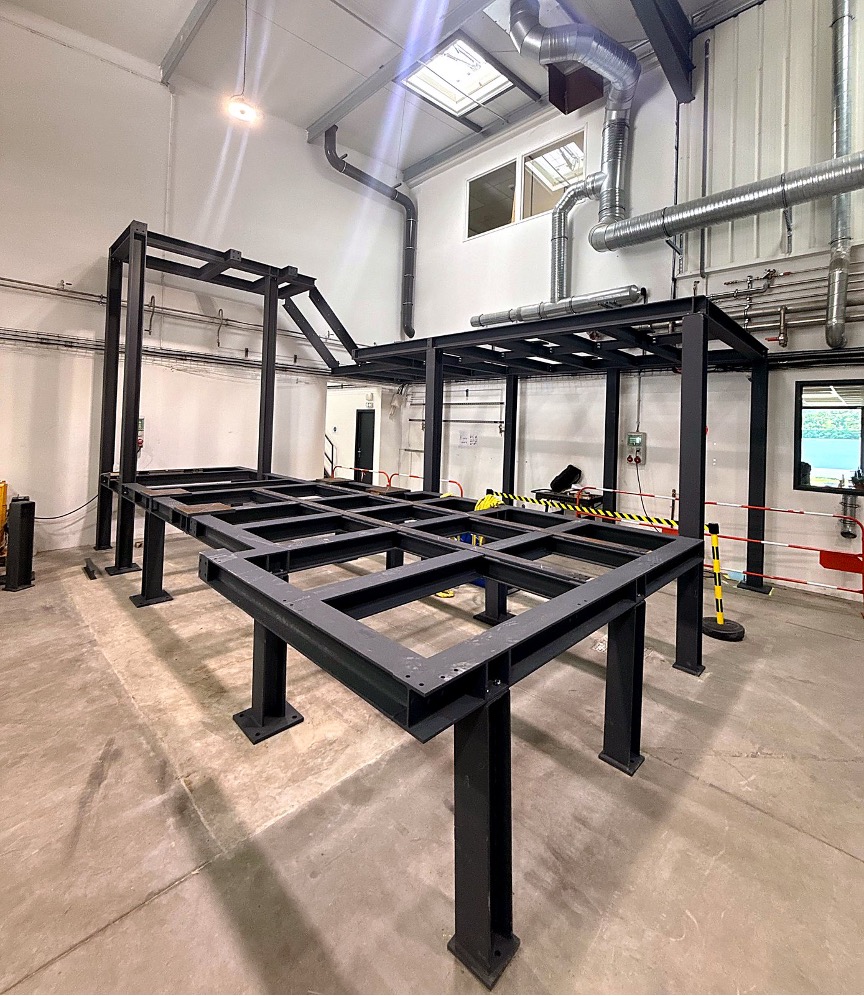

3. L'ossature des plateformes
L'ossature prend forme : plateforme basse de supportage du four, plateforme haute et palier intermédiaire relié par l'escalier.

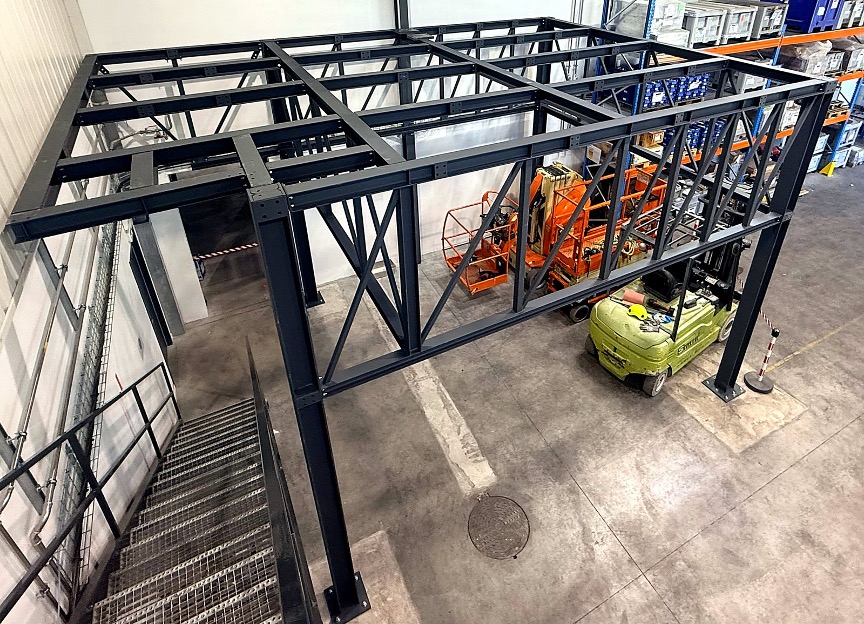

4. Contreventement et intégration à l'existant

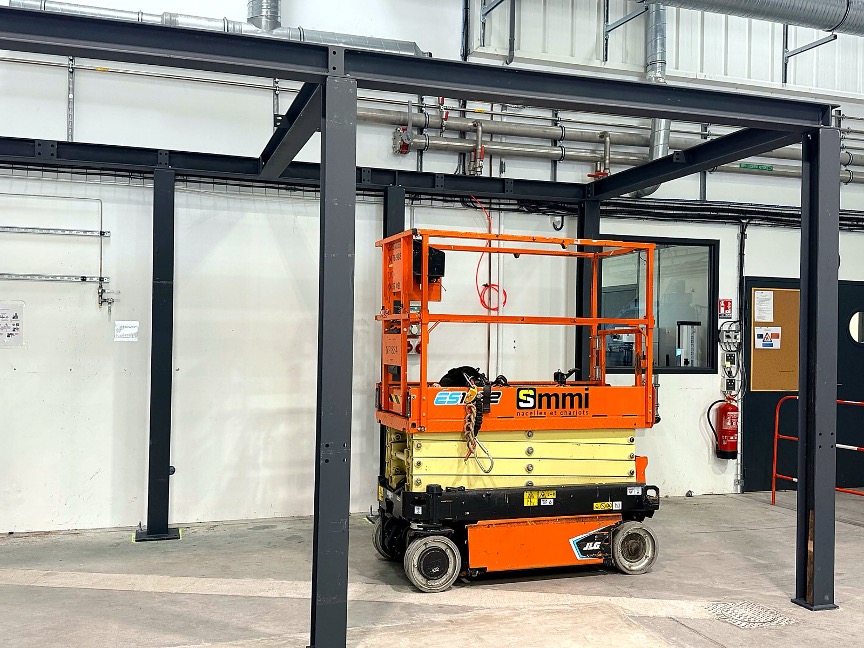

Les treillis en croix rigidifient la structure. Les portées ont été calculées pour laisser un passage libre au sol, où chariots et nacelles continuent de circuler.
Le résultat : des plateformes prêtes à accueillir le four
Une fois les planchers et les équipements de sécurité posés, l'ouvrage est prêt à recevoir le four.
- Plateforme de supportage : plancher en tôle larmée antidérapante, avec les réservations et supports nécessaires au four.
- Plateformes d'accès : deux niveaux desservis par des escaliers droits à marches en caillebotis.
- Garde-corps : lisses, sous-lisses et plinthes sur tout le périmètre des zones en hauteur.
- Finition : peinture gris anthracite, assortie à l'environnement du bâtiment.
